Ersatzteil 11: Grundplatte

Ersatz-Grundplatte für den Floorboy XL 300.
Auf Anfrage bestellbar!
49,90 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 5-10 Werktage

  • OV9091011
Lieferumfang : 1 x Grundplatte 1 x Abdeckung (De)Montage: Die Auswechslung der... mehr
Produktinformationen "Ersatzteil 11: Grundplatte"

Lieferumfang:

  • 1 x Grundplatte

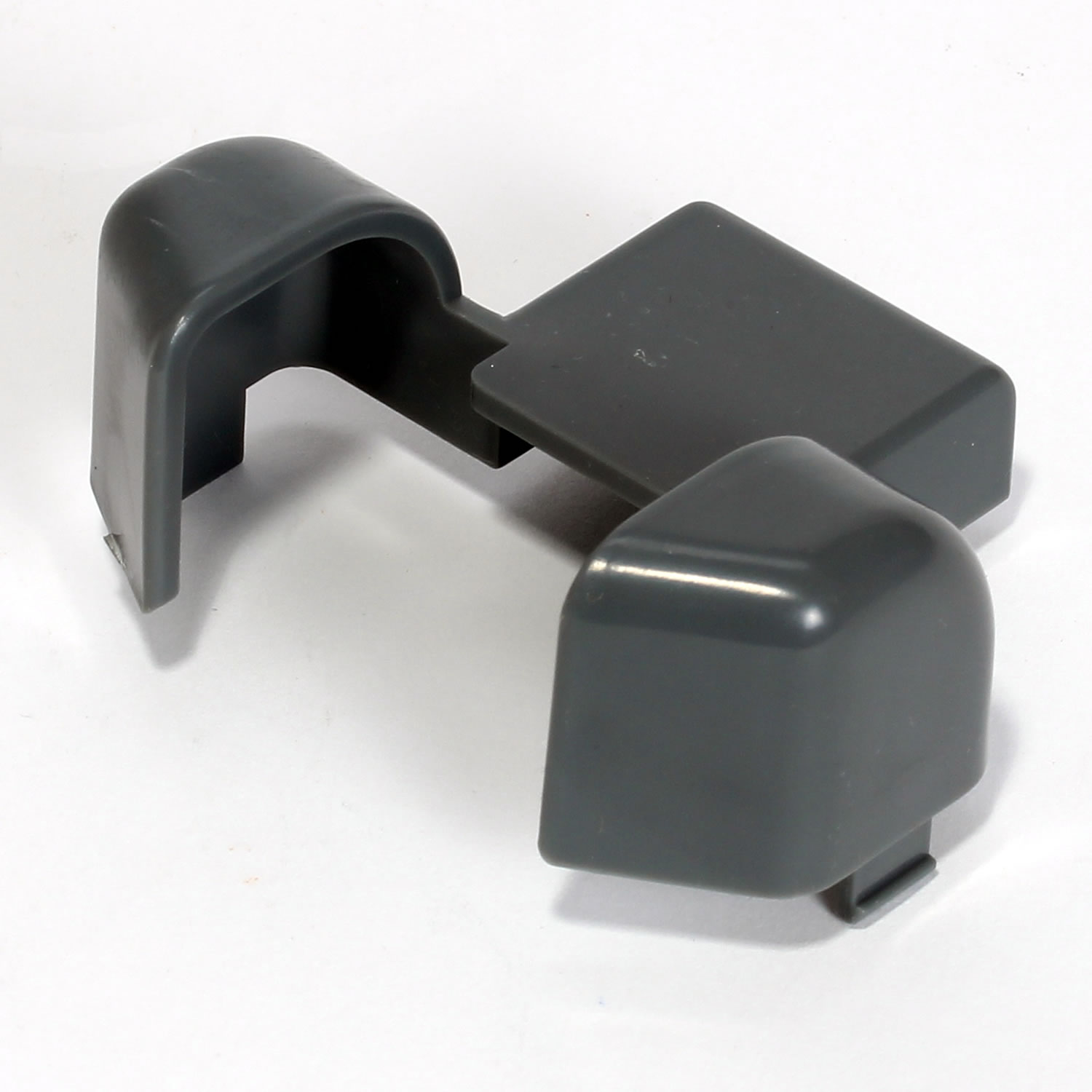

  • 1 x Abdeckung

(De)Montage:

Die Auswechslung der Grundplatte ist die mit Abstand unangenehmste Wartung am Floorboy und sollte eigentlich während der gesamten Lebenszeit der Maschine nicht nötig sein - wenn es Sie nun doch getroffen hat, so geht's:

  • Fangen Sie mit der Demontage der Lenkstange an. Entfernen Sie dazu die graue Plastikabdeckung von der Grundplatte und lösen Sie die Sechskantschraube.
  • Entfernen Sie den Fußtaster, wie bei Artikel OV9091009 beschrieben.
  • Verfahren Sie gleichermaßen mit dem Padhalter OV9091014 und der Motorabdeckung OV9091008. Ebenso sollten Sie die Metallplättchen zur Führungsstangenarretierung OV9091017 abbauen.
  • Jetzt kommt der schwierige Teil: um die Grundplatte tauschen zu können, müssen Sie den Motor entfernen. Dieser wird aber durch die Rotationsscheiben fest an der Grundplatte gehalten, so dass SIe zuerst die Scheiben entfernen müssen. Dazu ist es aber leider notwendig, dass Sie den Motor öffnen (Sie können die Scheiben nicht einfach abschrauben, da diese mit dem frei beweglichen Rotor des Elektromotors verbunden sind). Lösen Sie also vorsichtig die vier Schaumstoffbäckchen, die oben auf dem Motor sitzen. Diese sind verklebt und müssen unter Umständen mit einem flachen Spachtel losgehebelt werden. Unter diesen sind die Köpfe von vier langen Sechskantschrauben verborgen, mit der die Motorabdeckung befestigt ist. Drehen Sie diese heraus und öffnen Sie den Motor. Die Abdeckung sitzt in der Regel sehr fest und es ist gut möglich, dass sie nicht von Hand zu bewegen ist. Helfen Sie mit einem flachen Schraubenzieher nach, den sie unter die Abdeckung setzen und mit einem Hammer vorsichtig auf den Knauf schlagen. Achtung: bitte gehen Sie bei den nächsten Schritten umsichtig vor, um das Innenleben des Motors nicht zu schädigen. Arretieren Sie den zentralen Rotor, der auf einer drehbaren Welle gelagert ist: das müssen Sie tun, um die Rotationsscheiben am unteren Ende der Welle lösen zu können. Entfernen Sie die Rotationsscheiben.
  • Jetzt können Sie den Motor von der Grundplatte lösen; die beiden Teile verkanten leicht, mit ein wenig Geduld und Fingerspitzengefühl aber gelingt Ihnen auch dies.
  • Damit ist die Grundplatte ganz frei. Tauschen Sie die defekte Platte aus und setzen Sie den Floorboy wieder zusammen; orientieren Sie sich dabei an den hier verfügbaren Anleitungen.
  • Herzlichen Glückwunsch! Mit dem erfolgreichen Austausch der Grundplatte haben Sie den Olymp der Floorboy-Reparatur erklommen!
